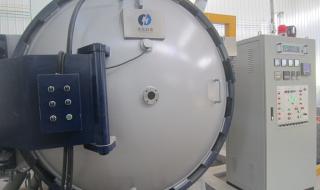

一、真空气淬炉最高能到多少度

我们的真空气淬炉最高使用温度是1280摄氏度，这个最高使用温度是正常情况下使用时的温度，实际上也可以提高到比较高的温度，但是那样就会对炉衬、炉内构件产生损害，减少炉子使用寿命，提高温度没有问题，但是以损害炉子寿命为代价的，实际上真空气淬炉用于热处理的，没有多少钢材需要加热到那么高的温度的，高速钢最高也不过1320度，当然用于冶炼的真空炉除外。

二、真空淬火为什么变形小

1、工件在真空环境下加热，内外温差小，再有就是真空淬火一般是气淬或油淬，组织应力小。

2、油淬时还有个问题就是真空状态下基本不产生气泡，各部位冷却速度相对一致。

3、国内目前高压气淬的工件变形一般都比较大，其原因是：国内典型真空高压气淬炉炉膛形状是圆形炉膛，炉膛四周均匀布置淬火冷却喷嘴希望获得均匀的气流场。

三、真空炉为什么要充氮气

1、氮气在真空热处理中的应用原理主要包含两个方面，都是利用氮气的化学性质稳定、不活泼性质，一是在加热时，特别是在1000℃以上时，为了防止Cr等金属元素在高的真空度下的挥发，在抽真空到1~5Pa后回充氮气，以调整炉内的真空度，防止金属元素的挥发；

2、二是在淬火时，为了提高冷却能力（一般来说，真空度越高，无论是空冷还是油冷，则冷却能力越差），根据不同的淬火冷却方法、不同的炉型，而采用回充氮气，从而选择在不同的真空度下淬火，以得到不同的淬火烈度。补充：真空炉用氮气浓度应≥99.999%
