一、怎么让沙石分离

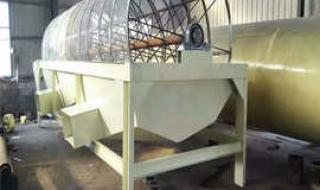

1、将含有沙石的混合物倒入筛子中，用手或者工具轻轻晃动筛子，让沙子和石子分离出来。大体积的石子在筛子上，小颗粒的沙子穿过筛孔落在下面的容器中。可以通过不同大小的筛子，筛选出不同的沙子和石子颗粒，达到分离的目的。

2、此外，也可以利用水的重力分离，将混合物放在架子上，利用斜度和流量的控制，让沙子和石子自然分离出来，沉淀在不同的容器中。

二、混凝土砂石分离原因

1、导致混凝土出现离析主要有六大原因：

2、水泥

3、水泥质量的稳定直接影响着混凝土质量的稳定，水泥质量的变化有可能会导致混凝土出现离析。

4、水泥细度的变化：水泥细度越高，其活性越高，需水量也越大，水泥颗粒对减水剂的吸附能力也越强，能明显减弱减水剂的减水效果。因此，当水泥细度突然降低时，外加剂的减水效果会明显增强。此时，如果外加剂掺量不变，混凝土的用水量将大幅度减少。如果不及时调整，容易造成外加剂用量过大，产生离析。

5、水泥含碱量的变化：碱含量对水泥与外加剂的适应性影响很大，含碱量降低，减水剂的减水效果增强。当水泥的含碱量发生明显变化时，可能对混凝土的黏度、流动度产生较大的影响，产生离析。

6、水泥保管与存放时间：水泥如果保管不好，极易受潮，受潮后需水量将降低。水泥存放时间越长，颗粒之间经吸附作用互相凝结为较大颗粒，降低了水泥颗粒的表面能，削弱了水泥颗粒对减水剂的吸附，表现为减水剂的减水效果增强。如果不及时调整，容易造成外加剂用量过大，产生离析。

7、外加剂

8、混凝土减水剂的掺量过大，减水率过高，单方混凝土的用水量减少，有可能使减水剂在搅拌机内没有充分发挥作用，而在运输过程中不断的发生作用，致使混凝土到现场的坍落度大于出机时的坍落度，产生离析。

9、粉煤灰

10、粉煤灰是混凝土重要的掺和料之一，能极大改善混凝土和易性、密实性及强度性能。如果粉煤灰质量波动较大，则混凝土质量控制的难度增大，容易产生离析。

11、当粉煤灰的质量突然变好时(如细度从19%变为4%)，粉煤灰的需水量降低很大，容易造成混凝土出现离析。

12、当粉煤灰的质量突然变差时(如细度从19%变为38%)，由于粉煤灰的很大一部分已失去胶结料的功能，因而外加剂相对胶结料掺量实际上是提高了，容易出现离析。

13、骨料

14、骨料是混凝土中用量最大的材料，其质量直接影响混凝土的质量。骨料质量的波动很容易造成混凝土的离析。

15、粗骨料粒径增大、级配不合理、级配单一会产生离析。

16、砂子中片状石屑量过大将影响混凝土的和易性，产生离析。

17、骨料的含水率过高，混凝土拌合料在搅拌机中搅拌时，骨料表层毛细管中的水不能及时释放出来，容易使拌合水用量过大。而在运输过程中，毛细管中的水不断地往外释放，产生离析。

18、骨料含泥量过大将使水泥浆同骨料的粘结力降低，对骨料的包裹能力下降，导致骨料分离，产生离析。

19、施工

20、混凝土运送到施工现场后，工人随意向拌和物中加水，导致水灰比增大，水泥砂浆变稀，拌和物的粘聚性变差，产生离析。

21、罐车

22、混凝土罐车未将洗罐余水倒尽，致使混凝土送入罐车后水灰比发生变化，拌和物变稀，产生离析。
